Serie VectorDrive Mehrachsen-Vibrationssystem
Der Powercube - resonanzfrei, flexibel, zukunftsorientiert
Anwendungsgebiete
- Verdichten, aber auch Lockern von Schüttgütern mit variabler Wirkrichtung
- Mischen und Verteilen von Materialien in industriellen Prozessen
- Testen z. B. bei Testständen, Materialtests, Qualitätskontrollen
- Simulation der dynamischen Belastung von Komponenten
- Anwendungen mit wechselnden oder speziellen Anforderungen an Schwingungsrichtung, Frequenz oder Amplitude
Highlights
- Resonanzfreies An-/Abschalten – Start und Stopp ohne Übergang in schädliche Resonanzbereiche
- 100 % kontrollierte Schwingung in jeder Richtung - Erzeugung von Kreis- und Linearbewegungen
- Amplituden- und Frequenzregelung im laufenden Betrieb
- Konstante Beschleunigung auch bei wechselnden Auflasten
Datenblatt & mehr
Zu den DownloadsBeschreibung
Das Mehrachsen-Vibrationssystem VectorDrive von NetterVibration ist eine innovative Lösung für industrielle Anwendungen, die eine flexible, präzise und anpassbare Vibration erfordern. Das System besteht aus einer zentralen Steuerung und mehreren Vibratoren (mindestens vier), die kombiniert eingesetzt werden. Durch diese Konfiguration lassen sich Richtungsvektor, Frequenz und Amplitude unabhängig voneinander einstellen – und das während des laufenden Betriebs.
Dank der Steuerung kann VectorDrive resonanzfrei starten und stoppen: Das System vermeidet schädliche Resonanzphasen beim Hoch- und Runterfahren, was besonders bei empfindlichem Material oder Präzisionsanwendungen wichtig ist.
Beispiel: Schüttgut wird mit Außenvibratoren bei 3.000 U/min optimal verdichtet, zwischen 1.700 U/min und 1.300 U/min kann es beim Durchfahren zu unerwünschten Auflockerungen kommen. Ideal wäre es, die Vibration bei Nenndrehzahl einfach ein- und dann wieder auszuschalten. Die Steuerung des VectorDrive-Systems ermöglicht genau diesen “an/aus”-Effekt. Innerhalb des Bruchteils einer Sekunde werden die Unwuchten so zueinander positioniert, dass die gewünschte Fliehkraft und Wirkrichtung erzielt wird.

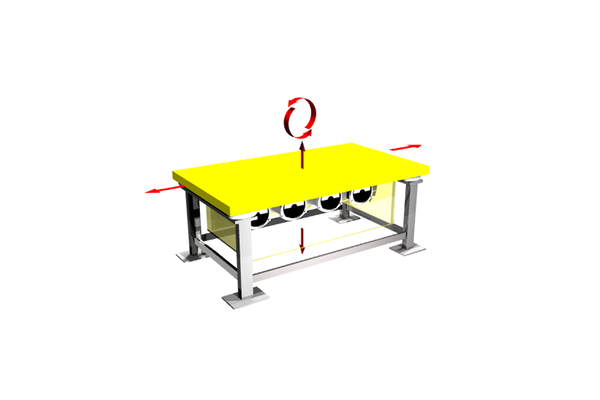

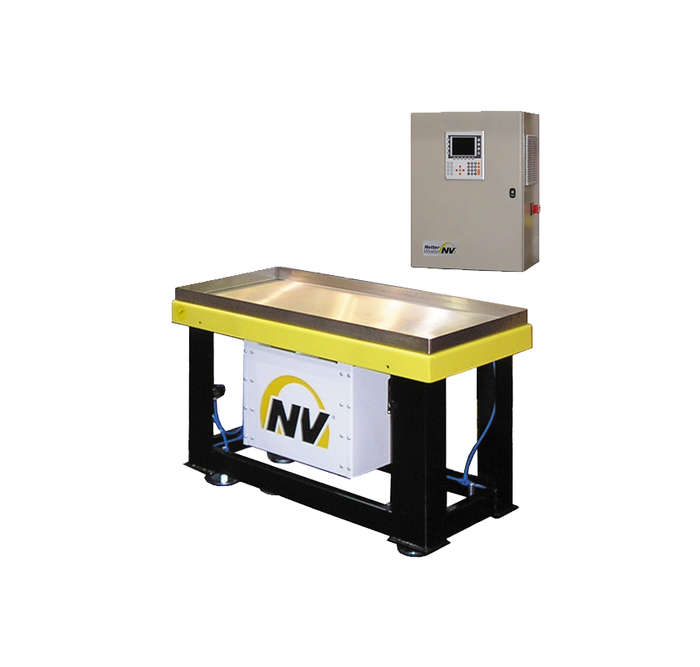

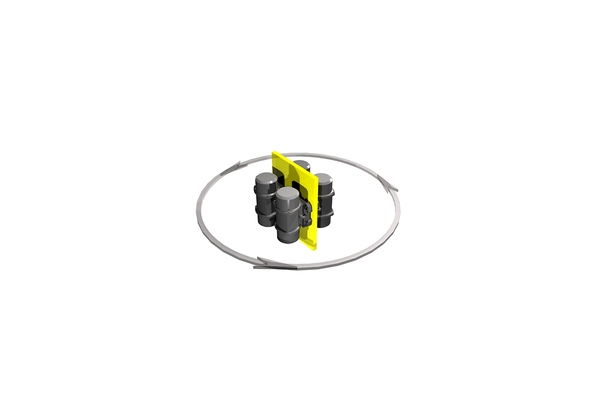

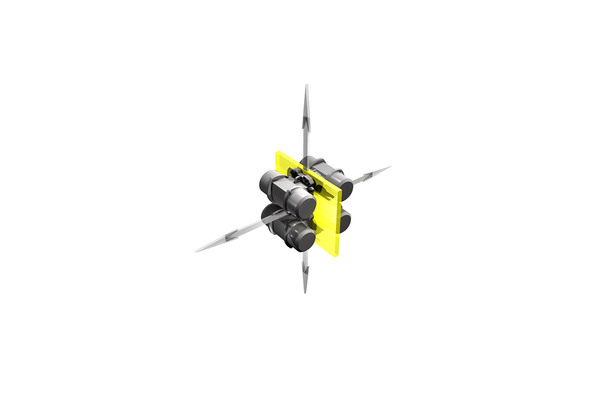

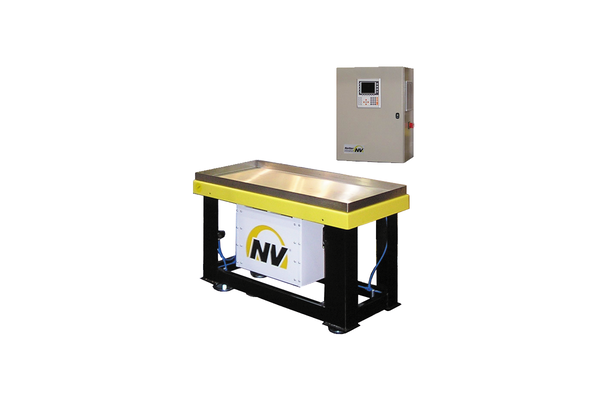

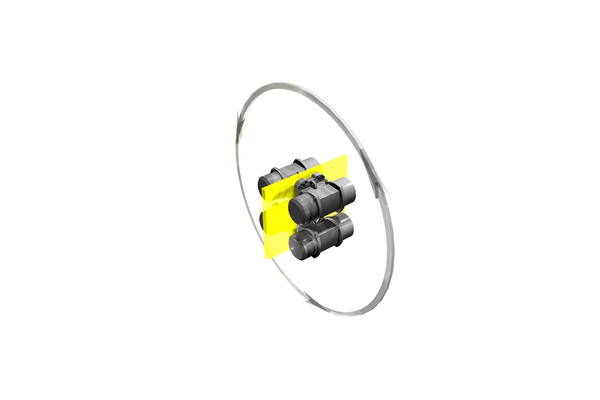

Je nach Anordnung der Vibratoren – z. B. horizontal oder vertikal unter einer Vibrationsplatte oder einem Tisch – erzeugt das System entweder kreisförmige oder lineare Schwingungen. Die Richtung der resultierenden Kräfte lässt sich gezielt ausrichten, was eine sehr hohe Flexibilität bei der Gestaltung von Misch-, Verdichtungs-, Sieb- oder Prüfprozessen erlaubt.

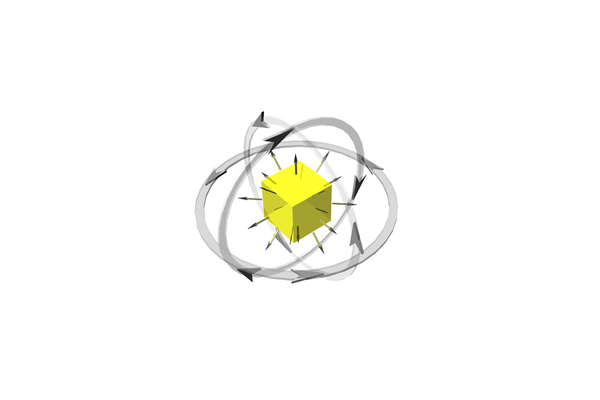

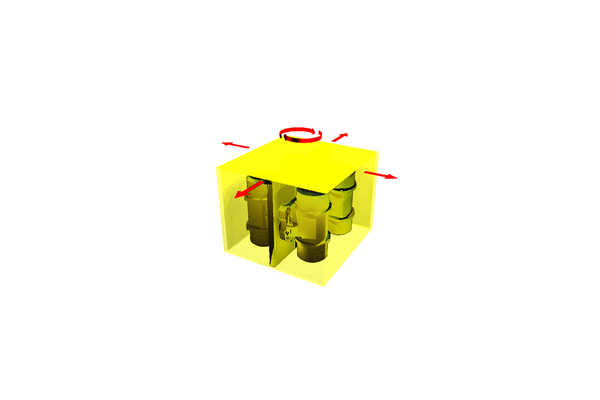

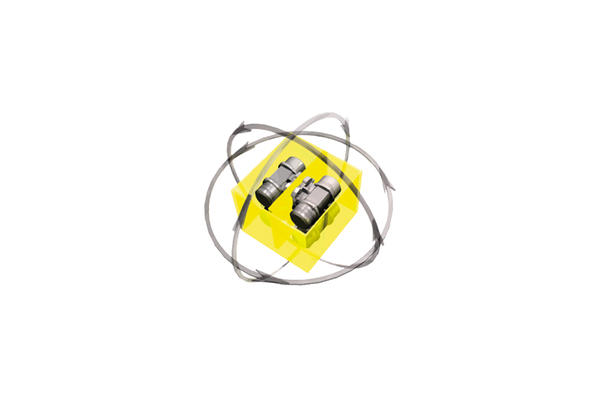

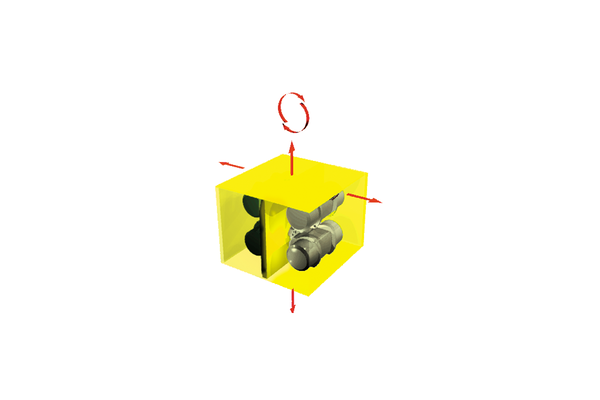

Ein bevorzugtes Konzept zur Montage und einfachen Umstellung der Richtung ist der sogenannte „PowerCube“ — ein modularer Vibratoren-Kubus, der einfach montiert, demontiert oder gedreht werden kann, um die Vibrationsrichtung (vertikal / horizontal) oder Positionierung zu ändern.
VectorDrive ist besonders geeignet, wenn standardmäßige Vibratoren mit festgelegter Bewegungsrichtung nicht ausreichen — etwa bei komplexen Material- oder Mischprozessen, Prüfständen für dynamische Belastung oder Anwendungen mit wechselnden Anforderungen. Mit VectorDrive lassen sich Prozesse effizienter, präziser und reproduzierbar gestalten.
Für eine individuelle Anpassung und optimale Systemkonfiguration empfehlen wir eine persönliche Beratung – nutzen Sie dazu die Kontaktmöglichkeiten auf dieser Seite.
